Оцтагонлоцк систем скела
Оцтагонлоцк систем је један од дискокс скела, изгледа као ринглоцк скела, европски аллроунд систем скела, они имају много самиларности.Али зато што је диск заварен на стандард као осмоугао, што га зовемо као осмоугаона скела.Можемо да произведемо све компоненте и величине система осмоугаоних скела, укључујући различите површинске завршне обраде као што су фарбане, прашкасте, електро-галванизоване и топло поцинковане, од којих је топло поцинковано најбољи квалитет који је најтрајнији и отпоран на корозију.
Октогонлоцк стандард

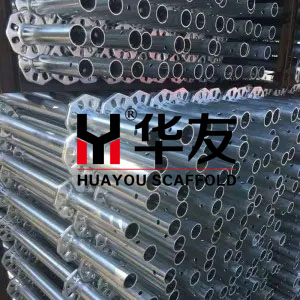

Оцтагонлоцк Сцаффолдинг је такође модуларни систем скела.Стандард је вертикални део целог система скела, и назива се оцтагонлоцк стандард или оцтагонлоцк вертицал.То је заварени осмоугаони прстен у интервалима од 500 мм.Дебљина октагон прстена је 10 мм са челичним материјалом К235.Октагонлоцк стандард је направљен од цеви скеле ОД48.3мм и дебљине 3.25мм, а материјал је обично челик К355 који је висококвалитетни челик тако да стандард осмоугаоника има већу носивост.
Као што знамо, прстенасте скеле обично користе уметнуту спојницу за спајање између стандарда прстенастог закључавања, а само неколико њих користи чахуру.Али за стандард са осмоугаоником можемо видети да су скоро сви стандарди заварени на једном крају.
Спецификација стандарда октангона као доле
Не. | Ставка | Величина (мм) | Дужина (мм) | Материјали |
1 | Октогонлоцк Стандард 0,5м | 48,3*3,2 | 500 | К355 |
2 | Октогонлоцк Стандард1.0м | 48,3*3,2 | 1000 | К355 |
3 | Октогонлоцк Стандард 1,5м | 48,3*3,2 | 1500 | К355 |
4 | Октогонлоцк Стандард 2.0м | 48,3*3,2 | 2000 | К355 |
5 | Октогонлоцк Стандард 2,5м | 48,3*3,2 | 2500 | К355 |
6 | Октогонлоцк Стандард 3.0м | 48,3*3,2 | 3000 | К355 |
Оцтагонлоцк књига

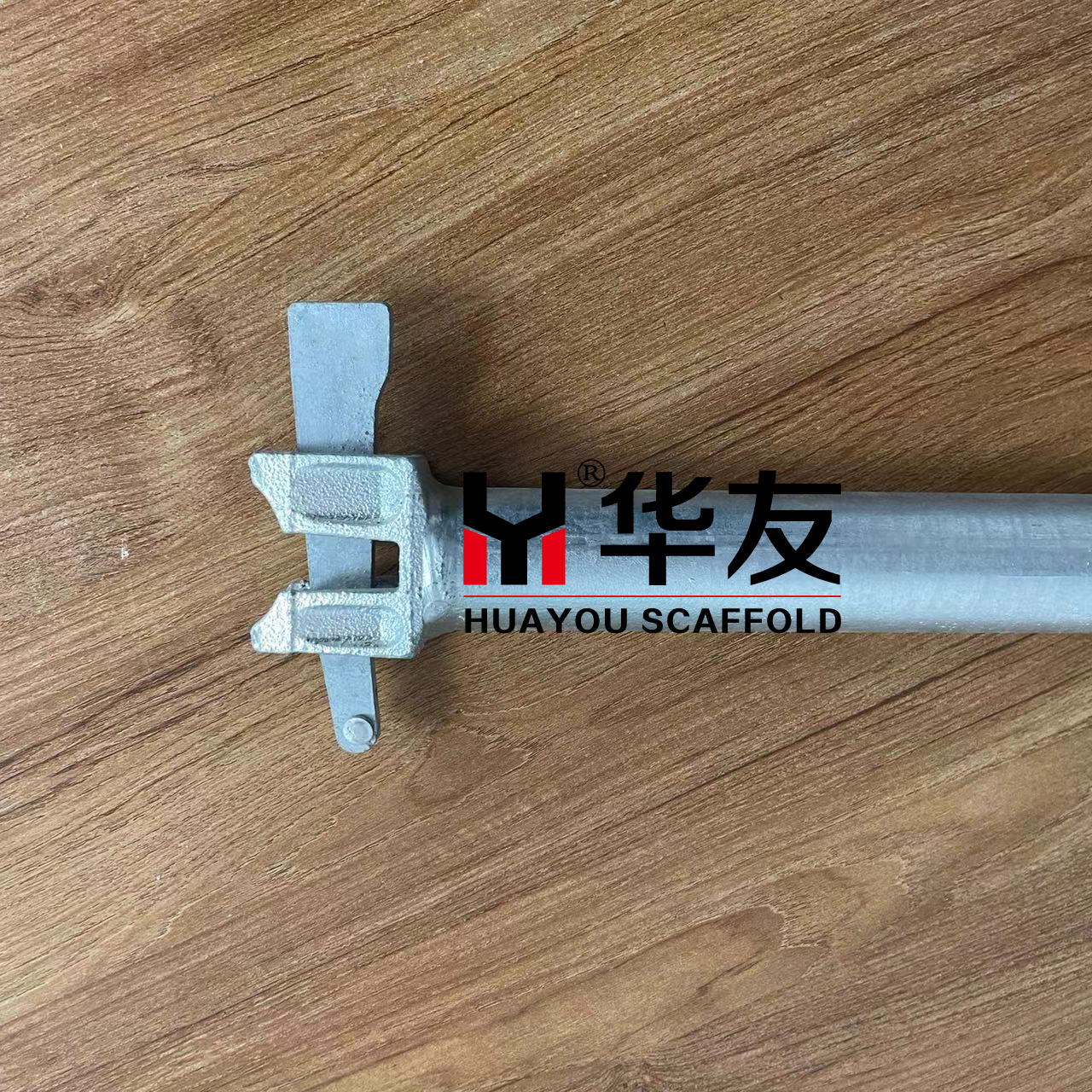

Оцтагонлоцк Ледгер највише личи на ринглоцк књигу у поређењу са стандардном.Такође се обично производи од челичне цеви ОД48.3мм, а дебљина је 2.5мм што може уштедети трошкове за наше клијенте, али можемо направити различите дебљине за различите захтеве купаца.Свакако, што је дебљи квалитет биће бољи.Тада ће Ледгер бити заварен са две стране са главом главе или се назива крај књиге.А дужина главне књиге је растојање између центра и центра два стандарда које је књига повезала.
Не. | Ставка | Величина (мм) | Дужина (мм) | Материјали |
1 | Оцтагонлоцк Ледгер 0.6м | 48,3*2,5 | 600 | К235 |
2 | Оцтагонлоцк Ледгер 0.9м | 48,3*2,5 | 900 | К235 |
3 | Оцтагонлоцк Ледгер 1.2м | 48,3*2,5 | 1200 | К235 |
4 | Оцтагонлоцк Ледгер 1.5м | 48,3*2,5 | 1500 | К235 |
5 | Оцтагонлоцк Ледгер 1.8м | 48,3*2,5 | 1800 | К235 |
6 | Оцтагонлоцк Ледгер 2.0м | 48,3*2,5 | 2000 | К235 |
Октогонлоцк дијагонална подупирач

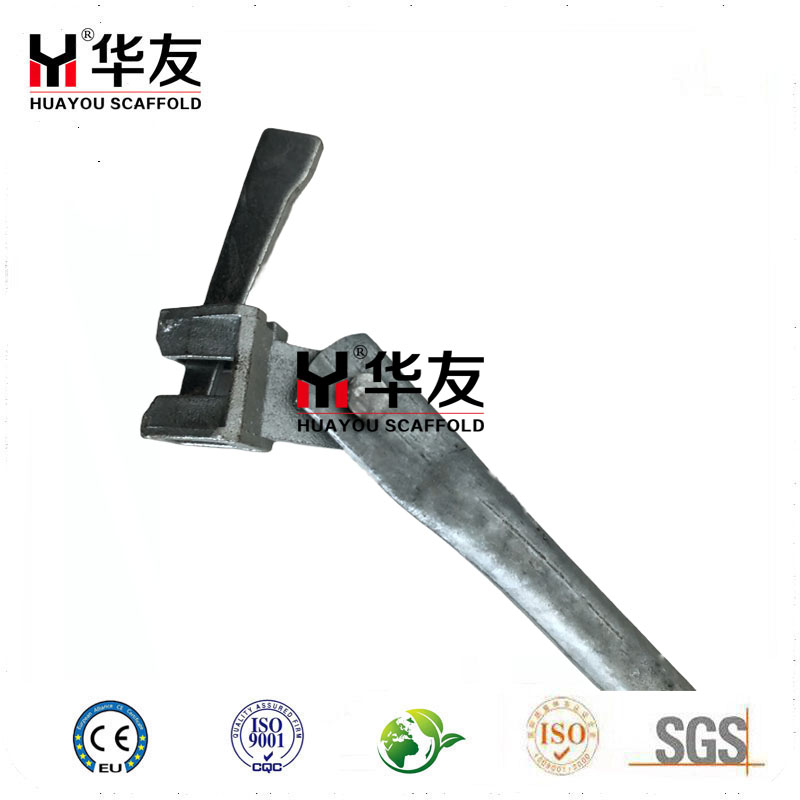

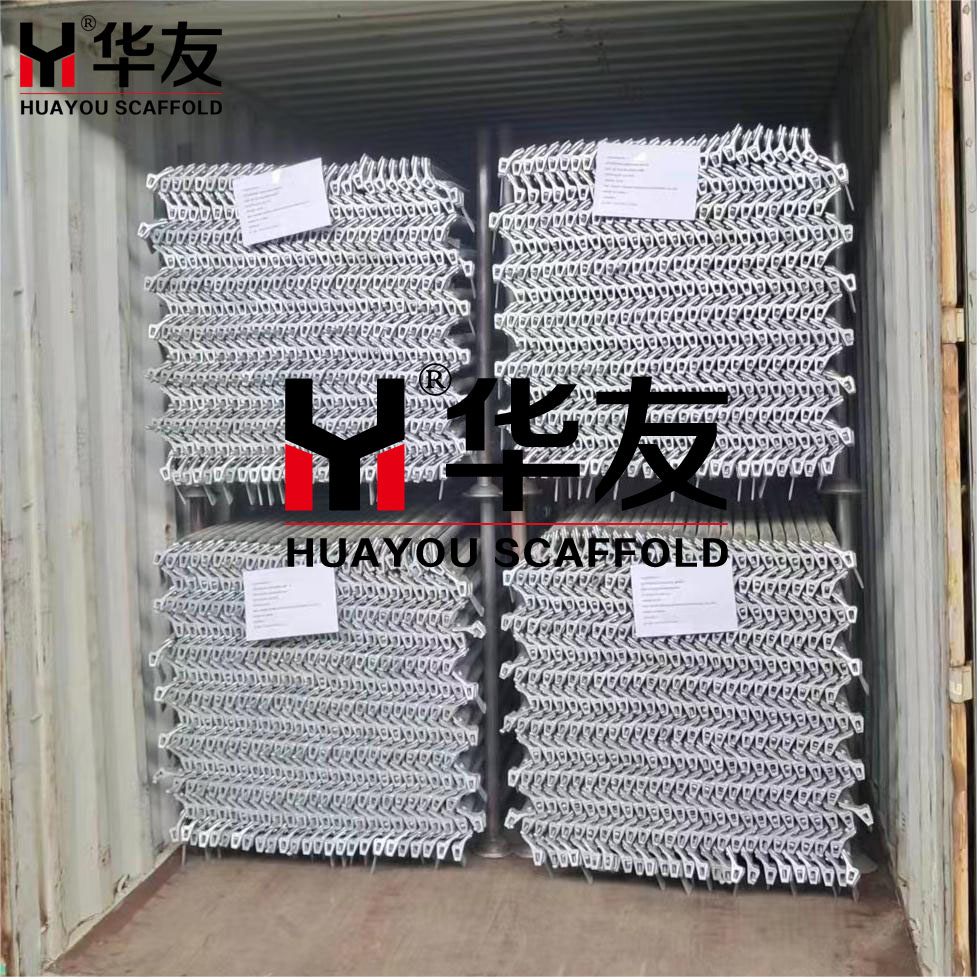

Осмоугаона дијагонална цев је цев за скеле закивана дијагоналном главом затезања са две стране и повезана је са стандардом и књигом, што може учинити да систем осмоугаоне скеле буде стабилнији.Дужина дијагоналне споне зависи од стандарда и књиге на коју се спаја.
Не. | Ставка | Величина (мм) | Ш(мм) | В(мм) |
1 | Октогонална дијагонална брава | 33,5*2,3*1606 мм | 600 | 1500 |
2 | Октогонална дијагонална брава | 33,5*2,3*1710 мм | 900 | 1500 |
3 | Октогонална дијагонална брава | 33,5*2,3*1859 мм | 1200 | 1500 |
4 | Октогонална дијагонална брава | 33,5*2,3*2042 мм | 1500 | 1500 |
5 | Октогонална дијагонална брава | 33,5*2,3*2251 мм | 1800 | 1500 |
6 | Октогонална дијагонална брава | 33,5*2,3*2411 мм | 2000 | 1500 |
Главне компоненте за осмоугаоне скеле су стандардна, главна, дијагонална подупирач.Осим тога, постоје и неки други делови као што су подесиви вијчани утикач, степениште, даска и тако даље.
Оцтагонлоцк скеле Вс.ринглоцк скеле
Највећа разлика између осмоугаоне скеле и прстенасте скеле је прстен заварен на стандарду, пошто је спољна ивица осмоугаоног система осмоугаона, тако да ће утицати на разлику на следећи начин:
Отпор на торзију чвора
1. Осмоугаона скела: када су Ледгер и стандард повезани, жлеб у облику слова У на осмоугаоној скели је у споју са ивицом осмоугаоног прстена.Осмоугаони прстен је површински контакт плус клина, формирајући две групе стабилног и поузданог троугластог система који носи силу са јаком укупном торзионом крутошћу.И такође због осмоугаоног прстена, јединствене ивице, чини да се глава књиге не помера са једне стране на другу
2. Ринглоцк скела: жлеб у облику слова У на ринглоцк ледгеру је спојен са розетом која је тачка контакта и због розете је округла ивица, која може имати благо померање када се користи у пројекту.
Састављање
1.Оцтагонлоцк скела: стандардна заварена са наглавком и лако се склапа
2. Ринглоцк скела: Стандардна заковњава са спојном иглом, можда ће бити скинута, а такође је потребна основна крагна за склапање,
Клинасти клин може спречити искакање
1. Осмоугаона скела: клинасти клин је закривљен може спречити скакање
2. Ринглоцк скела: клинасти клин је равна
